C3.UPS.PPFКB120K
3-фазный онлайн-ИБП модульный C3.UPS.PPFRB120K от российского производителя C3 Solutions
3-фазный онлайн-ИБП модульный C3.UPS.PPFRB120K от российского производителя C3 Solutions
3-фазный онлайн-ИБП модульный C3.UPS.PPFRB120K от российского производителя C3 Solutions
3-фазный онлайн-ИБП модульный C3.UPS.PPFRB120K от российского производителя C3 Solutions

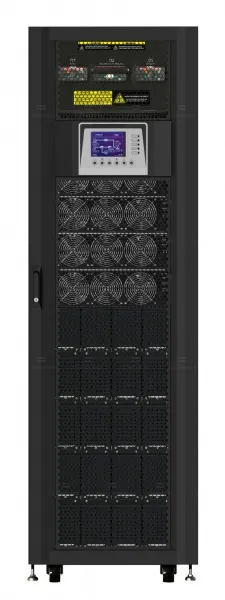

3-фазный онлайн-ИБП МОДУЛЬНЫЙ максимальной мощностью 120кВА/120кВт серии PRO

Модульный ИБП C3.UPS.PPFRB120K применяется для обеспечения качественным электропитанием критичного оборудования небольших ЦОД, серверных и коммутационных узлов.

Модульная конструкция источника высотой 30U позволяет получить ИБП мощностью до 120кВА с шагом 30кВА/30кВт и встроенными АКБ, а также с возможностью подключения внешнего шкафа АКБ. Единичный коэффициент мощности обеспечивает максимальную мощность для критически важных нагрузок и отвечает требованиям новейших серверов и оптимизирует инвестиции в ИТ-инфраструктуру, а также обеспечивает непрерывную работу и безопасность всех критически важных данных и бизнес-процессов.

Применяемая модульная конструкция для силовых модулей, модуля STS и аккумуляторов, упрощает обслуживание и замену с низким MTTR (среднее время ремонта). ИБП обеспечивает резервирование как по вертикали (на уровне модуля), так и по горизонтали для ИБП до 300кВА (при подключении в параллель нескольких ИБП).  Встроенный сервисный байпас обеспечивает непрерывное питание критических нагрузок во время обслуживания ИБП. Для облегчения установки и обслуживания все панели управления и разъемы доступны спереди. Два входа питания обеспечивают возможность подключения ИБП к основному и байпасному источнику питания. ЖК дисплей с динамическим отображением позволяет иметь визуальную информацию о состоянии ИБП при его работе, а также проведение настройки параметров, включая и ток для оптимального заряда АКБ.

Ключевые характеристики
  • Выходной коэффициент мощности 1

  • Два входа питания переменного тока (основной и байпас)

  • Мощность одного модуля 30кВА/кВт, высотой 3U

  • Модульная конструкция с возможностью горячей замены силовых модулей снижает среднее время восстановления (MTTR)

  • Поддержка горизонтального расширения за счет параллельной работы шкафов 1+1 для систем мощностью до 300кВА включительно

  • Внутреннее резервирование N+1 или N+X для высокой отказоустойчивости

  • Встроенный переключатель сервисного байпаса с защитой от включения обеспечивает обслуживание без прерывания работы

  • Тач-скрин ЖК-дисплей с диагональю 10” для локального управления ИБП и настройки

  • Регулируемый зарядный ток 8А на силовой модуль

  • Гибкая конфигурация батареи и регулируемый зарядный ток

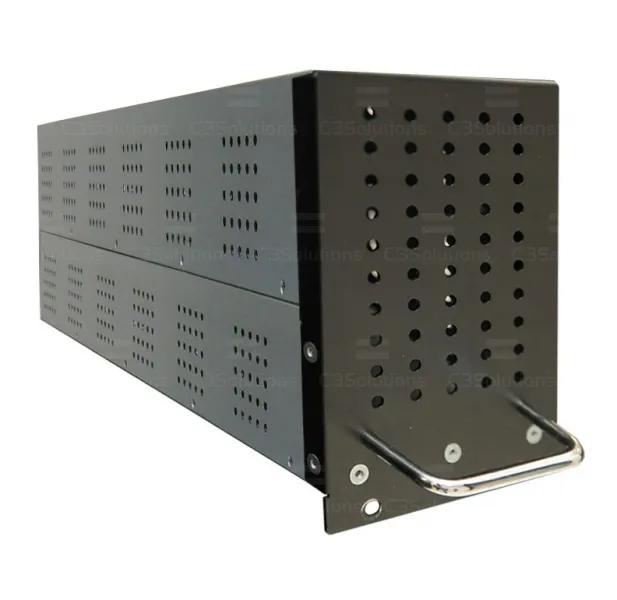

  • Встроенные модули АКБ до 5 модулей АКБ

  • Высокая перегрузочная способность

  • Функция плавного наброса нагрузки Power Walk-in

  • Интерфейсы LAN, RS-232, сервисный порт, CAN, RS-485 и входные/выходные «сухие» контакты

Общие

Артикул
C3.UPS.PPFКB120K
Тип устройства
Онлайн ИБП
Архитектура
Модульный
Фазность
3-фазный вход/3-фазный выход, с заземлением
Мощность
120кВА/кВт
Количество модулей
4шт по 30кВА/кВт

Параметры Входа

Номинальное напряжение, В
3 x 380В AC/400В AC/415В АС(3Ph+N)
Входные разъёмы
Шины
Диапазон входного напряжения
305 - 478 В АС при 100% нагрузке; 208 - 478В АС при нагрузке <70%
Диапазон частоты
40Гц - 70Гц
Номинальная частота
50/60Гц (автовыбор)
Входной коэффициент мощности
> 0.99 при 100% нагрузки; > 0.98 при 50% нагрузки
Коэффициент THDi,%
< 3% при 100% нагрузки

Параметры Выхода

Выходное напряжение
3 x 380В AC/400В AC/415В АС(3Ph+N)
Выходные разъёмы
Шины
Стабилизация напряжения (от батареи)
≦± 1% Типовое (сбалансированная нагрузка); ≦ ± 2% Типовое (несбалансированная нагрузка)
Диапазон частоты (синхронизация)
46Гц - 54Гц или 56Гц - 64Гц
Перегрузка
≦ 110% - 60 мин, 111% ~ 125% - 10 мин, 150% - 1 мин и >150% в течение 200 мсек
Коэффициент THDv, %
≦ 2% THD (Линейная нагрузка); ≦ 4% THD (нелинейная нагрузка)
Время переключения, сеть - батарея
0 мсек
Время переключения, инвертор - байпас
0 мсек
Форма напряжения (батарея)
Чистая синусоидальная форма

Эффективность

Режим онлайн (сеть)
94,5%
Режим от батареи
94,5%

Батарея

Встроенные АКБ
Да (модульные) до 5
Внешняя батарея
Да
Номинальное напряжение, В
+/- 240В (12Вx40 шт)
Максимальное напряжение
+/- 240В (12Вx40 шт)
Минимальное напряжение
+/- 192В (12Вx32 шт)
Напряжение плавающего заряда
2.25В/ячейка
Напряжение усиленного заряда
2.35В/ячейка
Температурная компенсация заряда
Да
Максимальный ток заряда (на модуль)
8A (настраивается)

Индикация

Дисплей
ЖК-дисплей: статус ИБП, уровень нагрузки, заряд АКБ, Входное/выходное напряжение, мнемосхема работы ИБП

Физические параметры

Класс защищённости, IP
IP20
Габариты, ГxШxВ (мм)
1100 x 600 x 2010
Вес нетто, (кг)
675
Габариты модуля, ГxШxВ (мм)
736,5 x 490 x 133 (3U)
Вес модуля нетто, (кг)
34,5

Параметры окружающей среды

Рабочая температура
0-40°C
Влажность
0 - 95 % без конденсации
Высота над уровнем моря
<1000м для 100% мощности

Управление

Порт Smart RS-232/USB
Поддержка ОС семейства Windows®, Linux и MAC
SNMP (опция)
Управление питанием через SNMP и браузер
ЭМС
IEC/EN 62040-2 Category C3

Аксессуары

C3.UPS.PSNMPCARD
Карта сетевого управления SNMP V1, V2, V3, порт для датчика температуры и влажности
C3.UPS.PTHSENS
Датчик температуры и влажности

Стандарты

Безопасность
IEC/EN 60950-1; IEC/EN 62040-1
ЭМС
IEC/EN 62040-2 Category C3

Применение:

  1. Небольшие ЦОД

  2. Серверные

  3. Коммутационные узлы


Преимущества:

C3.UPS.PPFRB120K имеет ряд преимуществ по сравнению с аналогами

  • Выходной коэффициент мощности 1

  • ИБП с двойным преобразованием в модульном исполнении

  • Силовой модуль 30кВА/кВт, высота 3U

  • Параллельное резервирование как на уровне модулей, так и возможность подключения в параллель двух ИБП до 300кВА

  • Возможность горячей замены модулей снижает среднее время восстановления (MTTR)

  • Элементы управления вынесены на переднюю панель

  • Высокая масштабируемость

  • Встроенный переключатель сервисного для простоты обслуживания без прерывания работы

  • Встроенный 10” дюймовый сенсорный ЖК-дисплей с динамическим отображением для контроля состояния ИБП и возможности настройки ИБП

  • Максимальный зарядный ток на модуль 8А

  • Гибкая конфигурация батареи

  • Наличие встроенных АКБ и возможность подключения внешних

  • Плавный перевод нагрузки с батарей на сеть (Функция Power Walk-in)

  • Высокая перегрузочная способность

  • Встроенный коммуникационный слот и интерфейсы связи

Спецификация:
ds-c3-ups-ppfrb120k.pdf
Каталоги:
catalog-c3s-2024.pdf
