Общие
- Артикул
- C3.UPS.PPFR300K
- Тип устройства
- Онлайн ИБП
- Сегмент
- Решения для ЦОД
- Силовой модуль
- 30кВА/кВт C3.UPS.PPM30K
- Фазность
- 3-фазный вход/3-фазный выход, с заземлением
- Мощность
- 300кВА/кВт
- Количество модулей
- 10шт по 30кВА/кВт
- Архитектура
- Модульный
Входные параметры
- Входное номинальное напряжение, В
- 3 x 380В AC/400В AC/415В АС(3Ph+N)
- Входные разъёмы
- Шины
- Диапазон входного напряжения
- 305 - 478 В АС при 100% нагрузке; 208 - 478В АС при нагрузке <70%
- Диапазон частоты
- 40Гц - 70Гц
- Номинальная частота
- 50/60Гц (автовыбор)
- Входной коэффициент мощности
- > 0.99 при 100% нагрузки > 0.98 при 50% нагрузки
- Коэффициент THDi,%
- < 3% при 100% нагрузки
Батарея
- Встроенные АКБ
- Нет
- Внешняя батарея
- Да
- Номинальное напряжение батареи, В
- +/- 240В (12Вx40 шт)
- Максимальное напряжение
- +/- 240В (12Вx40 шт)
- Минимальное напряжение
- +/- 192В (12Вx32 шт)
- Напряжение плавающего заряда
- 2.25В/ячейка
- Напряжение усиленного заряда
- 2.35В/ячейка
- Температурная компенсация заряда
- Да
- Максимальный ток заряда (на модуль)
- 8A (настраивается)
Выходные параметры
- Выходное напряжение
- 3 x 380В AC/400В AC/415В АС(3Ph+N)
- Выходные разъёмы
- Шины
- Стабилизация напряжения (от батареи)
- ≦± 1% Типовое (сбалансированная нагрузка); ≦ ± 2% Типовое (несбалансированная нагрузка)
- Частота (батарея)
- 46Гц - 54Гц или 56Гц - 64Гц
- Номинальная частота
- 50/60Гц (автовыбор)
- Перегрузка
- ≦ 110% - 60 мин, 111% ~ 125% - 10 мин, 150% - 1 мин и >150% в течение 200 мсек
- Коэффициент THDv, %
- ≦ 2% THD (Линейная нагрузка); ≦ 4% THD (нелинейная нагрузка)
- Время переключения, сеть - батарея
- 0 мсек
- Время переключения, инвертор - байпас
- 0 мсек
- Форма напряжения (батарея)
- Чистая синусоидальная форма
Эффективность
- Режим онлайн (сеть)
- 94,5%
- Режим от батареи
- 94,5%
Индикация
- Дисплей
- ЖК-дисплей: статус ИБП, уровень нагрузки, заряд АКБ, Входное/выходное напряжение, мнемосхема работы ИБП
Физические параметры
- Класс защищённости IP
- IP20
- Габариты, ГxШxВ (мм)
- 1100 x 600 x 2010
- Вес нетто, (кг)
- 620
- Габариты модуля, ГxШxВ (мм)
- 736,5 x 490 x 133 (3U)
- Вес модуля нетто, (кг)
- 34
Параметры окружающей среды
- Рабочая температура
- 0-40°C
- Влажность
- 0 - 95 % без конденсации
- Высота над уровнем моря
- <1000м для 100% мощности
Управление
- Порт Smart RS-232/USB
- Поддержка ОС семейства Windows®, Linux и MAC
- SNMP (опция)
- Управление питанием через SNMP и браузер
Аксессуары
- C3.UPS.PSNMPCARD
- Карта сетевого управления SNMP V1, V2, V3, порт для датчика температуры и влажности
- C3.UPS.PTHSENS
- Датчик температуры и влажности
Стандарты
- Безопасность
- IEC/EN 60950-1; IEC/EN 62040-1
- ЭМС
- IEC/EN 62040-2 Category C3
Применение:
-
Небольшие ЦОД
-
Серверные
-
Коммутационные узлы
Преимущества:
C3.UPS.PPFR300K имеет ряд преимуществ по сравнению с аналогами
-
Выходной коэффициент мощности 1
-
ИБП с двойным преобразованием в модульном исполнении
-

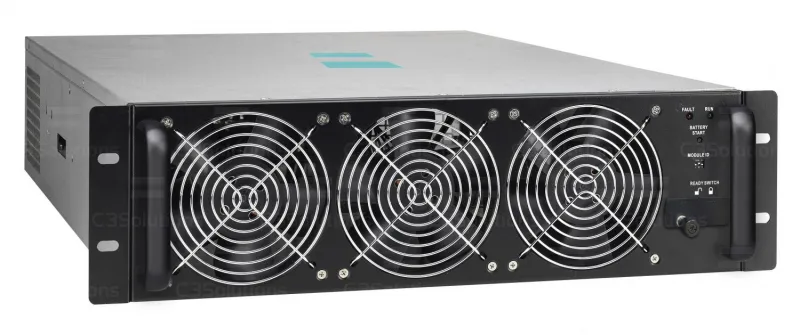

Силовой модуль 30кВА/кВт, высота 3U
-
Параллельное резервирование как на уровне модулей, так и возможность подключения в параллель двух ИБП до 300кВА
-
Возможность горячей замены модулей снижает среднее время восстановления (MTTR)
-
Элементы управления вынесены на переднюю панель
-
Высокая масштабируемость
-
Встроенный переключатель сервисного для простоты обслуживания без прерывания работы
-
Встроенный 10” дюймовый сенсорный ЖК-дисплей с динамическим отображением для контроля состояния ИБП и возможности настройки ИБП
-
Максимальный зарядный ток на модуль 30кВА – 8А
-
Гибкая конфигурация батареи
-
Подключение внешних АКБ
-
Плавный перевод нагрузки с батарей на сеть (Функция Power Walk-in)
-
Высокая перегрузочная способность
-
Встроенный коммуникационный слот и интерфейсы связи
