Общие
- Артикул

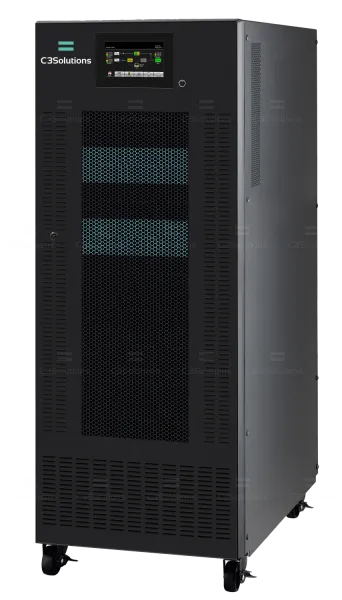

- C3.UPS.G3T3360K
- Тип устройства
- Онлайн ИБП
- Сегмент
- Решения для ЦОД
- Форм-фактор
- Башня
- Фазность
- 3-фазный вход/3-фазный выход, с заземлением
- Мощность
- 60кВА/кВт
- Архитектура
- Моноблок
Входные параметры
- Входное номинальное напряжение, В
- 3 x 380В AC/400В AC/415В АС(3Ph+N)
- Входные разъёмы
- шины
- Диапазон входного напряжения
- 110 - 300 В АС при 50% нагрузке; 176 - 276В АС при 100% нагрузке
- Диапазон частоты
- 40Гц - 70Гц
- Номинальная частота
- 50/60Гц (автовыбор)
- Входной коэффициент мощности
- > 0.99 при 100% нагрузки
- Коэффициент THDi,%
- < 4% при 100% линейной нагрузки
Параметры байпаса
- Номинальное напряжение байпаса, В
- 3 x 380В AC/400В AC/415В АС (3Ph+N)
Батарея
- Встроенные АКБ
- нет
- Внешняя батарея
- Да 40шт в линейке (количество зависит от конфигурации)
- Номинальное напряжение батареи, В
- 12В (ёмкость и количество линеек зависит от конфигурации)
- Ток заряда
- 1 - 18A (настраивается)
- Напряжение заряда
- +/- 273В
Выходные параметры
- Выходное напряжение
- 3 x 360В/380В AC/400В AC/415В АС(3Ph+N)
- Выходные разъёмы
- шины
- Стабилизация напряжения (от батареи)
- ±1%
- Диапазон частоты (синхронизация)
- 46Гц - 54Гц или 56Гц - 64Гц
- Частота (батарея)
- 50/60Гц
- Номинальная частота
- 50/60Гц (автовыбор)
- Перегрузка
- ≦ 100-110% - 60 мин; 110-125% - 10 мин; 125-150% - 1 мин; >150% переход на байпас
- Коэффициент THDv, %
- ≦ 2% THD (Линейная нагрузка); ≦ 5% THD (нелинейная нагрузка)
- Время переключения, сеть - батарея
- 0 мсек
- Время переключения, инвертор - байпас
- 0 мсек
- Форма напряжения (батарея)
- Чистая синусоидальная форма
Эффективность
- Режим онлайн (сеть)
- 95,5%
- Режим ECO (сеть)
- 98,5%
- Режим от батареи
- 94,5%
Индикация
- Дисплей
- ЖК-Дисплей: Статус, Уровень нагрузки, Уровень заряда батарей, Входное/выходное напряжение, время разряда, ошибки
Физические параметры
- Габариты, ГxШxВ (мм)
- 815 x 300 x 1000
- Вес нетто, (без АКБ) (кг)
- 108
Параметры окружающей среды
- Рабочая температура
- 0 - 40°C
- Влажность
- 0 - 95 % без конденсации
- Высота над уровнем моря
- <1000м для 100% мощности
- Уровень шума
- Менее 65дб на расстоянии 1 метр
Управление
- Порт Smart RS-232/USB
- Поддержка ОС семейства Windows®, Linux и MAC
- SNMP (опция)
- Управление питанием через SNMP и браузер
Аксессуары
- C3.UPS.PSNMPCARD
- Карта сетевого управления SNMP V1, V2, V3, порт для датчика температуры и влажности
- C3.UPS.PTHSENS
- Датчик температуры и влажности
Применение:
- Небольшие ЦОД
- Серверные
- Коммутационные узлы
Преимущества:
C3.UPS.G3T3360K имеет ряд преимуществ по сравнению с аналогами
- Выходной коэффициент мощности – 1
-
ИБП с двойным преобразованием в форм-факторе моноблок
-
Технология DSP для обеспечения высокой производительности
-
Подключение внешних АКБ (ёмкость зависит от конфигурации)
-
Поддержка параллельного подключения до 4-х ИБП
-
Поддержка параллельного подключения на общую батарею
-
Активная коррекция коэффициента мощности во всех фазах
-
Встроенный переключатель сервисного байпаса с защитой от включения обеспечивает обслуживание без прерывания работы
-
Возможностью добавления ЗУ (опция) для увеличения значения зарядного тока
-
ЖК-дисплей (тачскрин) с диагональю 5” с динамическим отображением параметров для визуального контроля и настройки ИБП
-
Голосовые уведомления о событиях/кодах ошибок
-
Функция аварийного отключения питания (EPO)
-
Изолирующий трансформатор для обеспечения полной изоляции и полного подавление синфазных помех (опционально)
-
Интерфейсы LAN, RS-232, сервисный порт, CAN, RS-485 и входные/выходные «сухие» контакты
