C3.SCS.CCC500_Zx_4PI_6_U/FTP_23S_LSZH

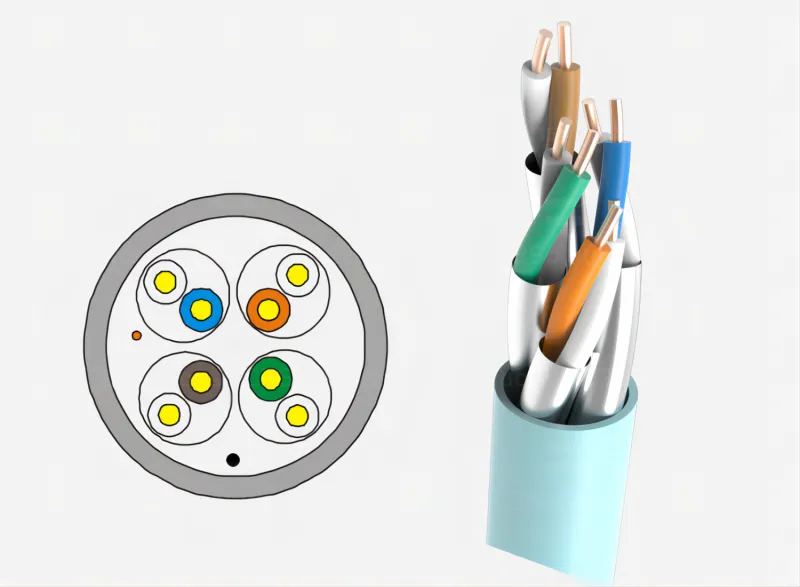

Кабель медный C3.SCS.CCC500 Zx 4PI 6 U/FTP 23S LSZH от российского производителя C3 Solutions

Кабель медный симметричный парной скрутки, для цифровых систем передачи

Медный кабель C3.SCS.CCC305_Zx_4PI_5e_F/UTP_24S_LSZH симметричной парной скрутки предназначен для использования в цифровых системах передачи данных. Кабель соответствует категории 6, состоит из однопроволочных жил из отожженной меди, пленко-пористо-пленочной изоляцией PE, индивидуальным экраном металлополимерной лентой, с внешней оболочкой LSZH. Рабочий диапазон до 250 МГц, волновое сопротивление 100 Ом ±15. Соответствует стандартам ISO/IEC 11801, TIA-568.2-D, IEC 61156, и ГОСТ Р 53246. Эксплуатационный температурный диапазон от -20°C до +60°C гарантирует надежность в различных условиях.


Конструкция

U/FTP

Категория

6

Количество пар

4

Область применения

Внутренний

Исполнение согласно ГОСТ

нг(А)-HF

Условное обозначение

U/FTP Cat 6 ZH нг(А)-HF 4x2x0,57

Соответствие стандартам

ISO/IEC11801, TIA-568.2-D, IEC 61156, ГОСТ Р 53246

Общие

Артикул
C3.SCS.CCC500_Zx_4PI_6_U/FTP_23S_LSZH
Категория
6

Параметры конструктивных элементов

Токопроводящая жила
Тип (Токопроводящая жила)
Однопроволочная
Диаметр проволок в жиле, мм
0,570 ± 0,005
В системе AWG
23
Изоляция
Тип (Изоляция)
Пленко-пористо-пленочна
Материал
Полиэтилен (PE)
Диаметр по изоляции, мм
1,33 ± 0,05
Внешняя оболочка
Материал (внешняя оболочка)
Полимерная композиция, не содержащая галогенов (LSZH)
Внешний диаметр, мм
7,3 ± 0,5
Толщина, мм
0,55 ± 0,05
Расцветка изоляции жил в парах
Расцветка изоляции жил в парах №1
Белый/ Голубой
Расцветка изоляции жил в парах №2
Белый/ Оранжевый
Расцветка изоляции жил в парах №3
Белый/ Зеленый
Расцветка изоляции жил в парах №4
Белый/ Коричневый

Механические параметры

Растягивающее усилие, Н
≤ 110
Монтаж
8
Эксплуатация
4

Электрические параметры

Рабочий диапазон частот. МГц
1,0 - 250,0
1,0 - 100,0 МГц
100 ± 15
Емкостная асимметрия пар, пФ/100 м
330
Разность времен задержки, нс/100 м
≤ 45
Электрическое сопротивление, Ом
≤ 9,38
Омическая асимметрия жил, %
≤ 5,0

Климатические параметры

Температура эксплуатации, °C
-20 - +60
Температура монтажа, °С
-10 - +60
Температура хранения, °С
-20 - +60
